実体顕微鏡用検鏡台の作り方

実体顕微鏡下で標本を観察する場合、コルクやペフ板、発砲スチロールに標本を刺して観察することが一般的ですが、これだと何度も針を抜き差しし、標本が壊れるリスクが高くなるとともに、思い通りの場所に固定することも難しい問題点があります。

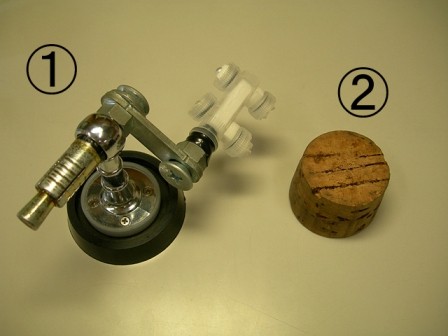

顕微鏡用検鏡台は、従来いくつかの設計図が出ていますが、現在の市販品などは、台座を除き、概ねLobanov & Kotyurgin (1975) のデザインを踏襲しています。しかしながら、針を刺す台が１か所しかないことと、価格が高いことが課題でした。

そこで私（渡辺）は、1000円程度の予算で作成でき、ヒメバチの観察に適した検鏡台を開発しました。この２台座式検鏡台はステージがある程度広く、ワーキングディスタンスが多少とも長い実体顕微鏡に限定されるものの、（自分で言うのもなんですが）圧倒的な使いやすさもあり、国内外で売ってほしいといわれる機会がたびたびありました。

この検鏡台は完全に自作であり、改善の余地も多々あるため、売ることは不可能ですが、作り方を紹介することはできますので、ここで説明したいと思います。

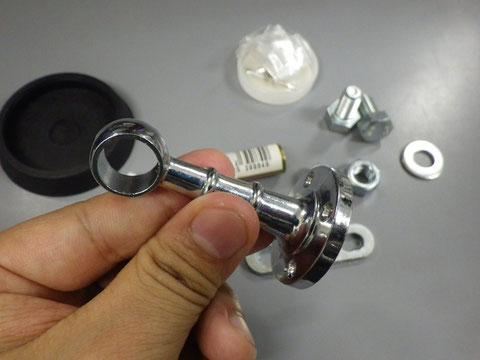

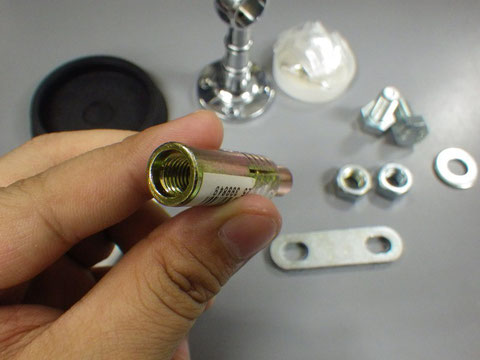

用意するもの：

（左上から時計回りに）

・ゴム製のすべり止め

→　椅子や机の足などにつけるもの

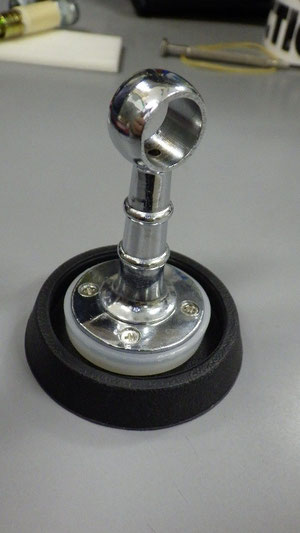

・タオル干し用ポールを壁に固定するねじ止め式金具と付属のキャップと小ねじ

・ネジ（狭い箇所の直径7 mm：長さ25 mm：先端の幅広い箇所の長さは4 mm）

→　細長い箇所の長さは20 mm以上が望ましい。

・ネジにあうナットとワッシャー

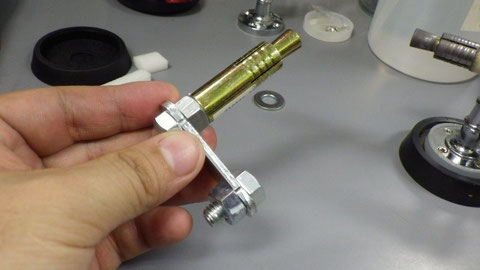

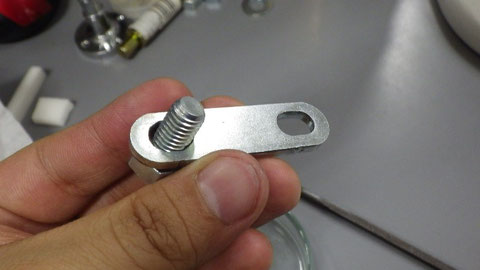

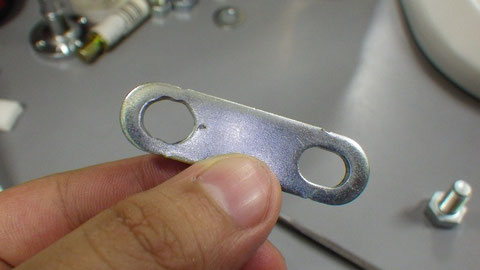

・２孔が空いた縦長の金属板（長さ49～50 mm）

・打ち込み式ネジ穴つき杭（上記7 mm径のネジにあうもの）

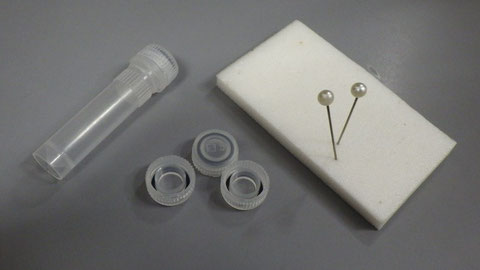

・ペフ板の切れ端

（写真の他に）

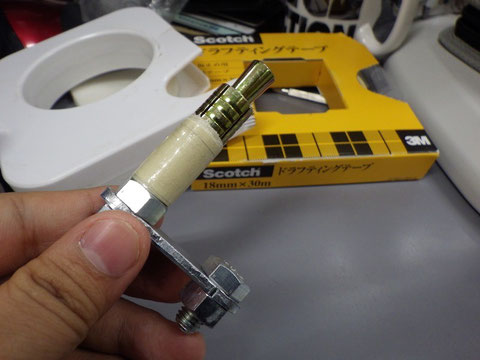

・セロハンテープなどのテープ類と待ち針

（工具）

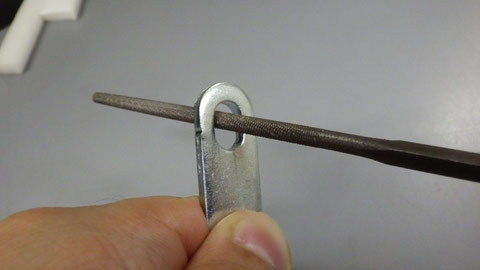

・ラジオペンチ、金属用やすり（孔を広げる場合）、ドライバー、スパナ

全てホームセンターで入手できますが、ゴム製すべり止めは厚みがあるものの方が良く、薄いものだと後で苦労します。また、市販されている金具は大型のものが多いので、なるべく小さいものを組み合わせて作成することが重要です。

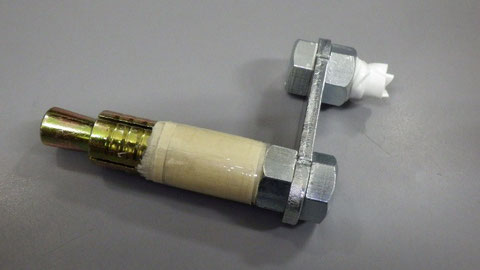

検鏡台は３つのユニットを組み合わせて作成します。

文献

Lobanov A. L. & V. A. Kotyurgin (1975) A manipulator for the examination of Insects under a binocular microscope. Entomological Review, 54: 144-145.
